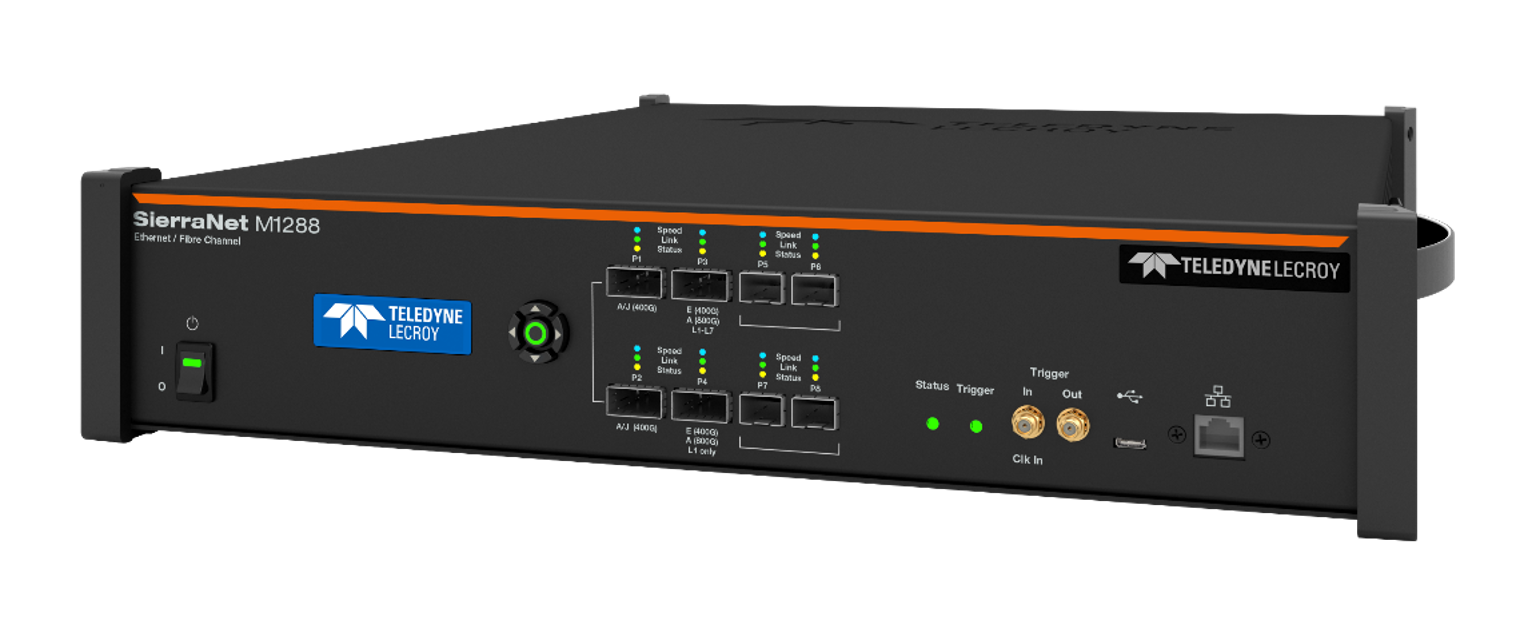

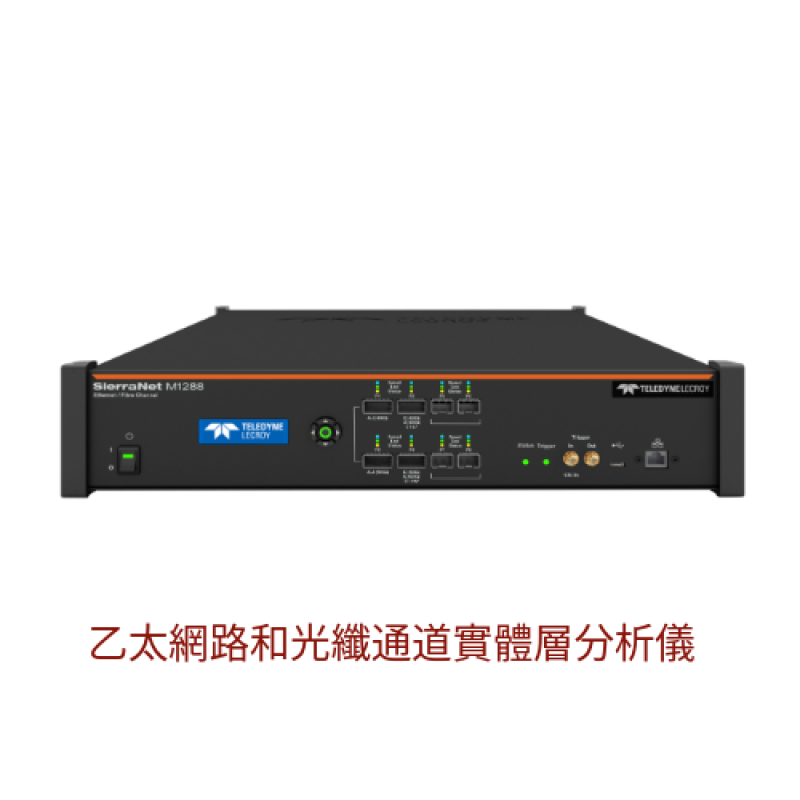

Teledyne LeCroy SierraNet™ M1288 乙太網路和光纖通道實體層分析儀

這是一款高度整合的先進乙太網路Ethernet與光纖通道Fibre Channel 協定分析及錯誤注入（Impairment）系統。SierraNet M1288 平台提供業界領先的流量擷取與操作能力，可用於測試應用程式或鏈路特性。作為 Teledyne LeCroy 最新一代的測試與量測工具，SierraNet M1288 專為現今高速儲存與通訊網路所設計，可透過 四電平脈衝振幅調變（PAM4） 技術，提供完整的乙太網路鏈路分析，同時支援 PAM4 與 NRZ 訊號的 Fibre Channel流量分析，最低支援至 16G。

SierraNet™ M1288  Ethernet and Fibre Channel Protocol Test System

乙太網路和光纖通道實體層分析儀

Teledyne LeCroy SierraNet™ M1288 是一款高度整合的先進乙太網路（Ethernet）與光纖通道（Fibre Channel）協定分析及錯誤注入（Impairment）系統。SierraNet M1288 平台提供業界領先的流量擷取與操作能力，可用於測試應用程式或鏈路特性。作為 Teledyne LeCroy 最新一代的測試與量測工具，SierraNet M1288 專為現今高速儲存與通訊網路所設計，可透過 四電平脈衝振幅調變（PAM4） 技術，提供完整的乙太網路鏈路分析，同時支援 PAM4 與 NRZ 訊號的 Fibre Channel 流量分析，最低支援至 16G。

為達成 100Gb Ethernet（IEEE 802.3ck） 與 128Gb Fibre Channel 的傳輸速率，業界已採用 PAM4 實體層訊號技術。雖然 PAM4 可將有效資料傳輸率提升一倍，但也增加了鏈路連線的複雜度。SierraNet M1288 結合 Teledyne LeCroy 領先業界的實體層測試技術，採用非侵入式高速探測方法，提供業界唯一的第一層（Layer 1）協定擷取與分析能力。

完整的分析能力（Complete Coverage）
SierraNet M1288 結合 Teledyne LeCroy 在實體層測試的專業技術，以及針對各種現行與新一代 SAN 與 LAN 協定（支援超過 100 種協定）的觸發、分析及除錯功能。SierraNet M1288 可為乙太網路與 Fibre Channel 測試及驗證工程師提供通訊協定各層的 100% 完整可視性。

SierraNet M1288 支援乙太網路與 Fibre Channel 通訊所需的 PAM4 訊號規格，使 M1288 成為目前功能最完整且最具彈性的高速網路測試與分析平台。

InFusion™
Teledyne LeCroy 率先推出 InFusion™ 即時流量干擾（Traffic Jamming）與錯誤注入軟體，可即時修改及操控流量。InFusion 為 Net Protocol Suite™ 的整合元件，可搭配 SierraNet M1288 使用，提供直覺且強大的工具，以修改流量與資料模式，協助使用者觀察待測設備的行為。

InFusion 特別適用於問題重現與修正驗證測試，其專利軟體可獨立使用，也可整合至自動化測試流程。

例如，工程師可利用 InFusion中斷穩定運作的鏈路，以觀察系統恢復能力或備援切換（Failover）機制；亦可測試作業系統驅動程式的功能，或建立各種邊界條件（Corner Case）的錯誤情境。

Net Protocol Suite™
Net Protocol Suite™ 是專為 SierraNet 系列產品設計的完整整合式軟體平台，可透過進階過濾與觸發功能擷取流量，並利用圖形介面（GUI）或自動化 API 檢視、分析及註解擷取結果。

此外，系統亦可透過 InFusion 功能修改流量，並內建多種流量干擾（Jamming）設定檔，同時支援自動化執行。
Net Protocol Suite 提供業界最先進的觸發與過濾狀態機（State Machine），標準支援最多 24 個狀態，每個狀態可設定 4 個狀態轉換，並可針對每個擷取專案設定多組觸發、過濾及計時器條件。

進階觸發功能可依不同狀態執行專屬過濾，有效排除不需要擷取的流量，使使用者能快速定位重要事件與資訊。

擷取完成後，系統可透過 Verification Script Engine（VSE）提供進階資料分析功能，協助使用者深入分析網路架構及受測設備。


分析儀產品主要功能（Analyzer Key Features）

• 可於全線速下擷取與分析最高 128 GB 的 Ethernet 或 Fibre Channel 流量
• 深度記憶體緩衝區與擷取前過濾功能，滿足長時間分析需求
• 支援 QSFP-DD、QSFP、SFP-112、SFP-56、SFP+ 介面
• 支援 DAC、AOC、AEC 及光收發模組
• 支援 Ethernet 1、2、4、8 Lane（50–800GbE）
• 支援 Fibre Channel（128G／64G／32G／16G FC）
• 支援雙向全線速（800GbE）流量擷取
• 提供測試流程自動化 API
　- 支援 Linux 環境 Python Script
　- 擷取後可透過 Verification Script Engine™ 進行完整分析
• 支援進階多狀態觸發與過濾
• 支援完整、多條件、多狀態錯誤注入與流量干擾（InFusion™）功能
• 2U 機箱設計（提供機架安裝套件）
• 支援多種 Ethernet 與 Fibre Channel 協定，包括 FCoE、NVMe-oF、ORAN、PTP 1588、RoCE 與 iSCSI
• 提供多種追蹤檢視模式，包括：
　- 摘要檢視（Summary View），可使用試算表或依 Exchange 分組顯示
　- Frame Inspector 檢視，支援 Raw Data、Field 與 Specification 顯示方式
　- Traffic Summary 檢視，顯示所有協定、命令與時間資訊
　- Data View，同時支援 ASCII 與十六進位（Hex）顯示
　- AN/LT 與 TTS Link State 檢視，包含 Link/State Diagram、Timeline View 與 Navigation View
　- Trace Information 檢視，顯示原始專案及擷取設定
　- Bus Utilization 檢視
• 可無縫整合 Wireshark
• 提供 USB-C 與 Gigabit Ethernet 主機介面，加快資料上傳並簡化管理
____________________________________________________________________________________

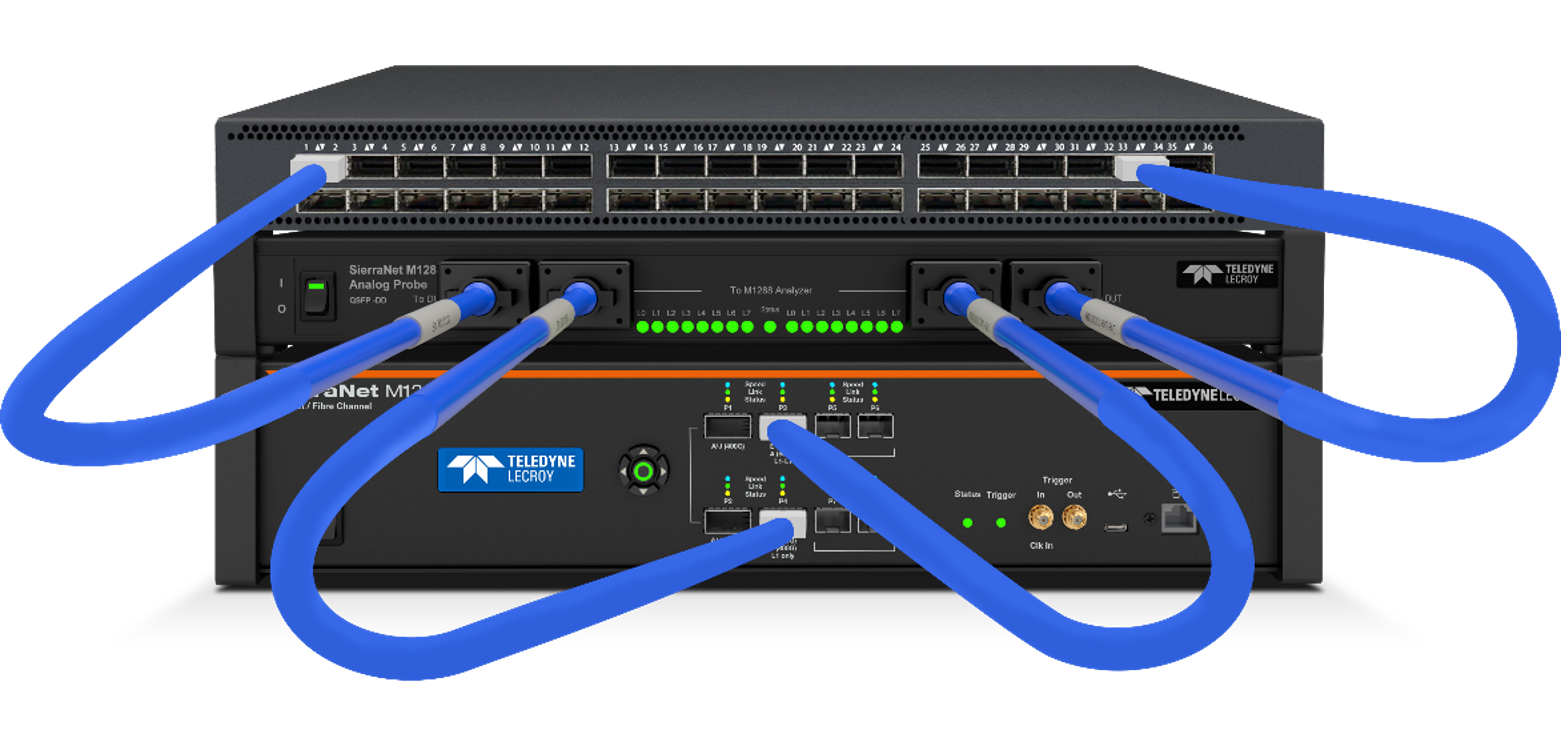

探棒主要功能（Probe Key Features）

• 配備 2 條 QSFP-DD 連接線連接 DUT，或 2 條 OSFP 連接線（可現場更換上蓋，以支援 Finned 或 RHS 連接器）
• 配備 2 條 QSFP-DD 連接線連接 M1288 分析儀
• 1U 機箱設計（提供機架安裝套件）
